ESD保护器件的归类

ESD脉冲、电源瞬变、浪涌等现象是损坏芯片的主要原因。

ESD保护器件能抑制静电荷的积累和静电压的产生安全、迅速、有效的消除已产生的静电荷

ESD保护器件一般包括三种:TVS二极管、压敏电阻和聚合物静电抑制器。

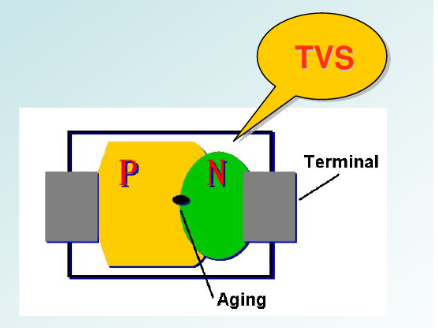

瞬态抑制二极管(Transient Vo1 tage Suppressor) 简称TVS, 是种二极管形式的高效能保护器件,利用P-N结的反向击穿工作原理,将静电的高压脉冲导入地,从而保护了电器内部对静电敏感的元件。按二极管归入税则号列8541.1000。

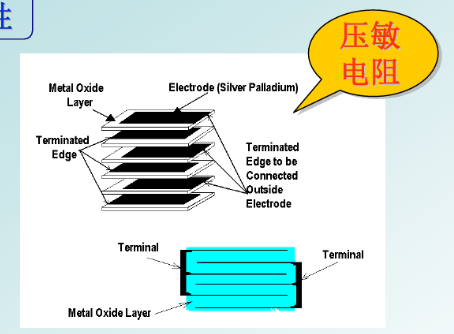

多层压敏电阻及金属氧化物压敏电阻利用Zn0氧化锌等压敏材料的压敏特性,实现了对静电的防护,压敏电阻器的电阻体材料是半导体当施加于压敏电阻器两端电压小于其压敏电压,压敏电阻器相当于10MQ 以上绝缘电阻当在压敏电阻器两端施加大于压敏电压的过电压时,压敏电阻器的电阻急剧下降呈现低阻态,从而把电荷快速导走,有效地保护了电路中的其它元器件不致过压而损坏。

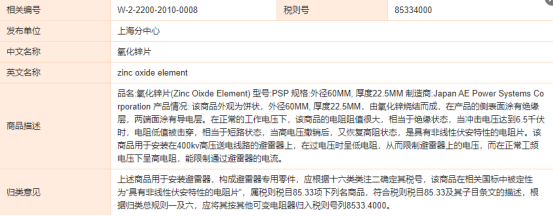

其属于可变电阻器,并参考归类指导意见W-2-2200-2010-0008归入税则号列8533.4000。

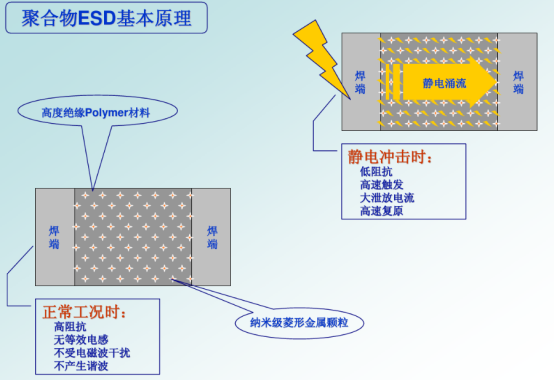

聚合物静电抑制器是目前最新一代防静电产品,是由聚合物(POLYMER)电压诱变材料和高电分子材料核心制成的新型固体电子元件。

当接口器件从外界引入静电电压时,只要该电压值超过静电抑制器对应的触发电压,静电抑制器便迅速对地放电,以保护后端电路及IC的安全。

用ESD静电抑制器取代以往的TVS已成为电子行业的普遍趋势与首选

聚合物静电抑制器是一种新型的防静电产品,结构与压敏电阻和TVS二极管不同,其属于电路保护器件,适用电压一般低于1000V,应归入税则号列8536.3000。


除了以上三种,还有一种叫ESD二极管的产品,大家有兴趣可以了解下。
