触摸显示屏的发展演化

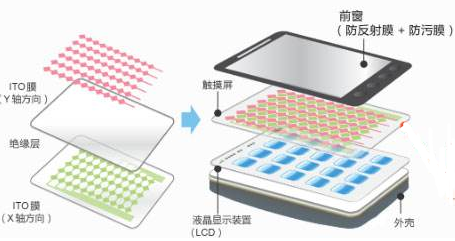

传统的G/G、GFF屏幕都是标准的保护玻璃+触控层+显示面板层的结构,不同之处在于触控层。G/G屏幕的触控层是由1层ITO玻璃基板+1层ITO触控薄膜组成,GFF屏幕的触控层则有2层ITO玻璃基板+2层ITO触控薄膜(ITO:X和ITO:Y)。





随着对于轻薄的需求和技术的发展,OGS屏幕、InCell/OnCell屏幕应运而生得到各厂商的力推。那这几种屏有什么不同而值得力推呢,是因为它们都是保护玻璃层+显示面板层的结构,少了一层触控层,更加轻薄。那中间的触控层哪去了呢?

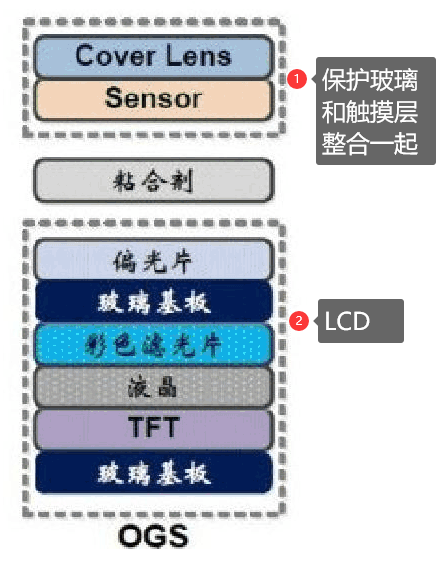

OGS屏幕是在保护玻璃上直接形成ITO导电膜及传感器技术制作的屏幕,将保护玻璃层和触控层整合在了一起OGS技术较之主流的G/G、GFF触控技术具备以下优势:结构简单,轻、薄、透光性好,由于节约一片玻璃基板以及贴合工序,降低了生产成本并提高了产品合格率。





触摸面板和液晶面板的一体化包括“Incell”方法和“Oncell”方法

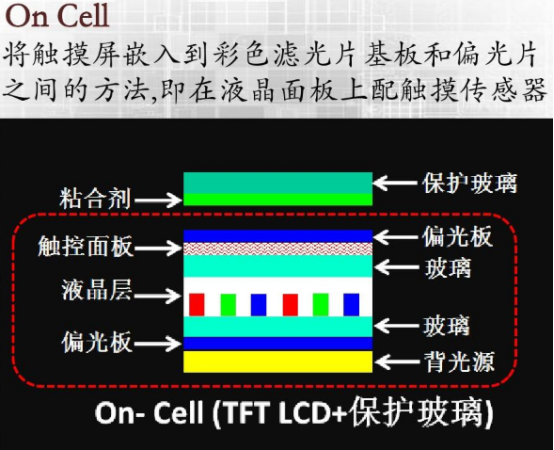

On-cell是指将触摸面板功能嵌入到彩色滤光片基板和偏光板之间的方法





In-cell是指将触摸面板功能嵌入到液晶像素中的方法





如何区分InCell和OnCell呢?这跟ITO薄膜嵌入显示面板的位置有关。OnCell,就是将ITO触控薄膜放在了显示面板的上玻璃基板之上,代表有三星几代Galaxy旗舰;至于In-Cell,则是将ITO触控薄膜放在了显示面板的上玻璃基板之下,一般是与液晶层融合在一起,首发机型是苹果的iPhone5。

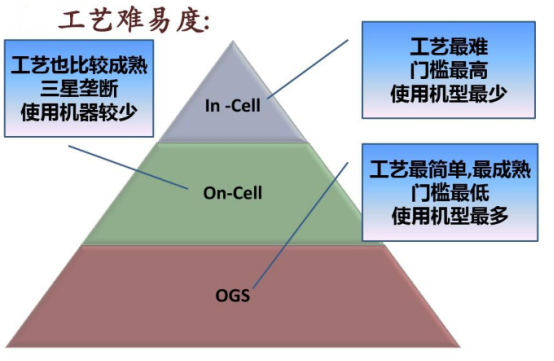

为了争夺产业话语权,触控模块厂商力推OGS,而显示面板厂商如LG、三星、夏普等则力推In- Cell/On-Cell。
